AIで扱う画像データについて

　画像処理を行う人工知能（AI）モデルを開発する場合、画像データに関する知識がないと何をやっているのか理解できません。Pythonでの取り扱いやコンピューター自体で画像がどのように扱われているかを説明します。理解を深める題材として、CV2（OpenCV）の画像処理を例に挙げます。CV2で読み込んだ画像は、ある変換を加えないと元の画像のように表示できません。その仕組みを考察する過程で画像データに対する理解が深まります。

『機械学習ライブラリ（初級編）』に戻る＞＞

準備

はじめに

　画像データで取り扱うデータには特徴があります。0～255の256個（8ビット）の数字であることです。24ビットカラー画像はRGB（赤、緑、青：色の3原色）それぞれを256x256x256＝16,777,216（約1677万色）が表現できます。レコード音源をCD（デジタル音源）に変換したのと似ています。cv2（OpenCV）を使って、その特徴に迫ります。

• 「256」が”3つ”あります
• 登場するのは0～255までの数字です

画像の準備

◆カレントディレクトリにデータを準備します。

• 画像データ：「lion.jpg」（任意の画像ファイル）
• MNISTデータ：「train-images-idx3-ubyte.gz」

import glob

sample_image = './lion.jpg' #任意のファイル名に書き換え
glob.glob(sample_image)

['./lion.jpg']

画像データの特徴

ファイルの画像表示

◆見た目で比較にします。

import cv2
import matplotlib.pyplot as plt

im = cv2.imread(sample_image)
im = cv2.cvtColor(im, cv2.COLOR_BGR2RGB) #BGRをRGBに変換
plt.imshow(im)
plt.show()

（画像表示）
--
5行目でカラーの並び順をBGR→RGBに入れ替えています。

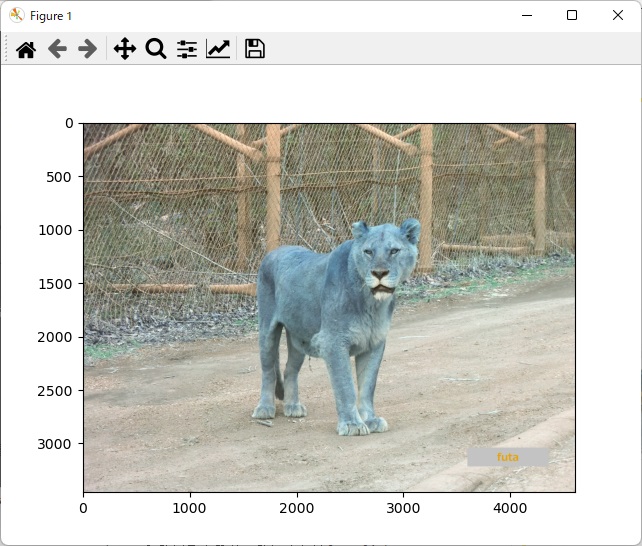

試しに4行目をコメントアウトして実行すると下の画像のようになります。

◆中身を確認する

im

結果は下記の通り、0～255までの数値が入っていそうです。
[255, 255, 255]が1つのセットのようです。
そのセットがいくつあるのか見ていきます。
--
im.shape：array([[[ 83,  87,  90],
        [ 79,  83,  86],
        [ 70,  74,  77],
        ...,
        [105, 120, 127],
        [115, 128, 136],
        [121, 134, 142]],

       [[ 83,  87,  90],
        [ 80,  84,  87],
        [ 72,  76,  79],
        ...,
        [104, 119, 126],
        [111, 124, 132],
        [115, 128, 136]],

       [[ 83,  87,  90],
        [ 82,  86,  89],
        [ 75,  79,  82],
        ...,
        [103, 118, 125],
        [107, 122, 129],
        [107, 122, 129]],

       ...,

       [[170, 174, 185],
        [172, 176, 187],
        [176, 180, 191],
        ...,
        [195, 205, 217],
        [197, 207, 219],
        [198, 208, 220]],

       [[173, 177, 188],
        [178, 182, 193],
        [176, 180, 191],
        ...,
        [198, 208, 220],
        [200, 208, 221],
        [200, 208, 221]],

       [[176, 180, 191],
        [179, 183, 194],
        [174, 178, 189],
        ...,
        [200, 210, 222],
        [202, 210, 223],
        [202, 210, 223]]], dtype=uint8)

細かくデータを見る

◆shapeで確認する。

im.shape

im.shape：(3456, 4608, 3)
--
3次元データで（行, 列, カラー）の順になっています。
3次元目の「3」は上で見た[255,255,255]のセットです。

◆1つだけ見る。

im[0,0,:] #左上の1ピクセル

array([83, 87, 90], dtype=uint8)
--
0行、0列目の例の3セットを取り出します。

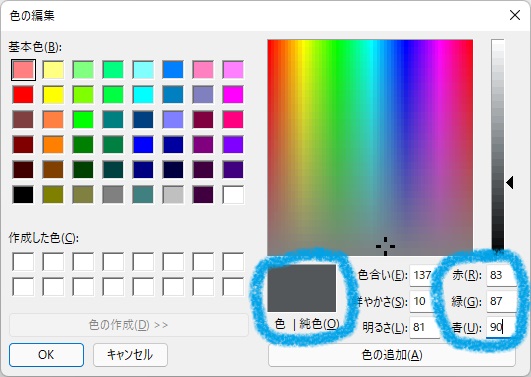

「ペイント」で確認すると、濃いグレーのような色でした。

※「:」は全部と言う意味。im[0,0,0]=>83

まとめ

「cv2.COLOR_BGR2RGB」を詳しく見る

#もう一度画像情報を取得
im = cv2.imread(sample_image)
before_shape = im.shape
before_color = im[0,0,:]
im = cv2.cvtColor(im, cv2.COLOR_BGR2RGB) #BGRをRGBに変換
after_shape = im.shape
after_color = im[0,0,:]
#前後で何が変わったかを確認
print('shape：'+str(before_shape)+'→'+str(after_shape))
print('color：'+str(before_color)+'→'+str(after_color))

shape：(3456, 4608, 3)→(3456, 4608, 3)
color：[90 87 83]→[83 87 90]
--
shapeはそのままで変わりません。
3次元目の”カラー3セット”の中身の順番が変わりました。

おまけ

　画像データについて理解できたところで、もう少し考察します。3次元目の「3」はカラーの"3″でした。これを1にするとどうなるでしょうか。

import cv2
import matplotlib.pyplot as plt

im = cv2.imread(sample_image)
ims = im[:,:,0]
plt.imshow(ims, cmap='gray')
plt.show()
print(ims.shape)

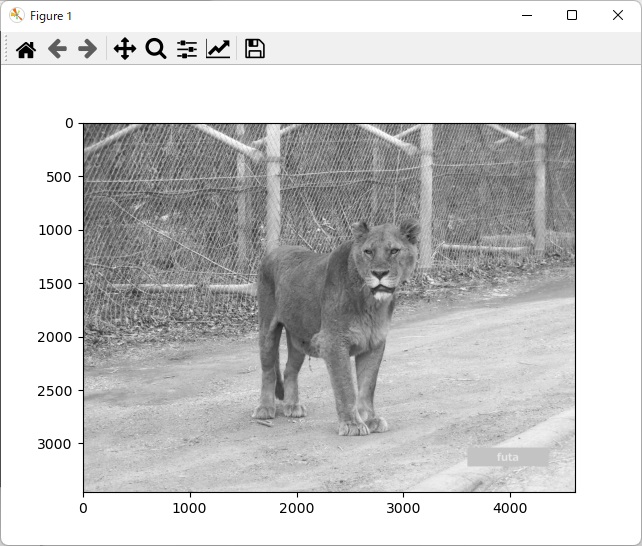

（画像表示）

(3456, 4608)
--
グレースケールに変換されました。
3次元目の"1"はなくなり、2次元になっています。

※cmap='gray'で2色カラーを白黒指定します
